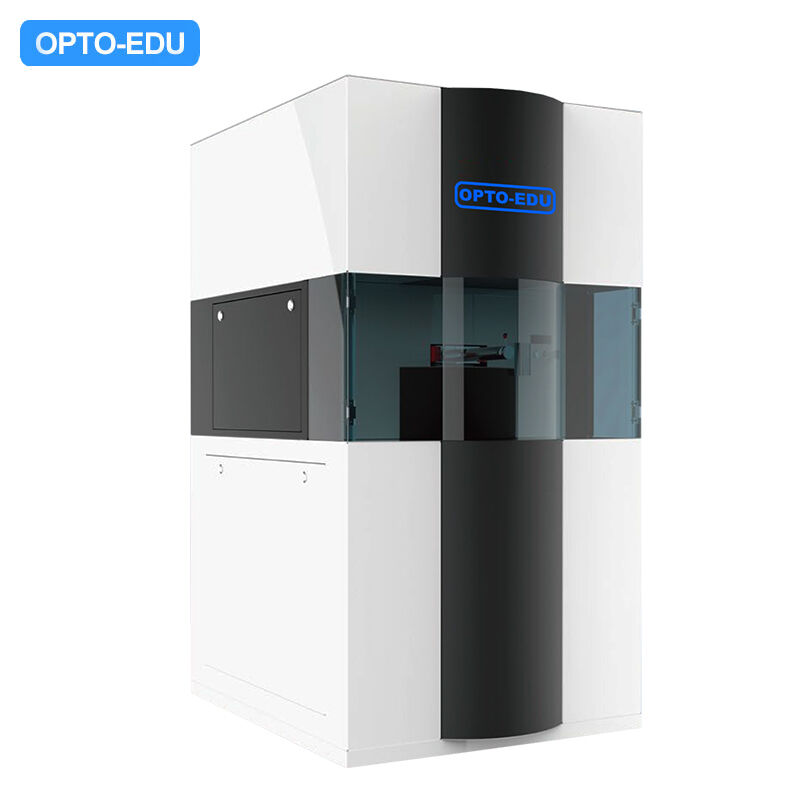

Machine de lithographie par faisceau d'électrons OPTO-EDU A63.7010 EBL
-
Mettre en évidence
machine de lithographie par faisceau d'électrons EBL
,microscope à balayage par lithographie par faisceau d'électrons
,machine de lithographie OPTO-EDU A63.7010
-
Équipement standardÉtape d'interféromètre laser
-
Voyage de scène≤105 millimètres
-
Résolution de l'image≤1nm@15kV ; ≤1,5 nm à 1 kV
-
Densité de courant du faisceau>5300A/cm2
-
Taille minimale du spot du faisceau≤2 nm
-
Obturateur à faisceau électroniqueTemps de montée < 100 ns
-
Lieu d'origineChine
-
Nom de marqueCNOEC, OPTO-EDU
-
CertificationCE,
-
Numéro de modèleA63.7010
-
Document
-
Quantité de commande min1 pièce
-
PrixFOB $1~1000, Depend on Order Quantity
-
Détails d'emballageEmballage de carton, pour le transport d'exportation
-
Délai de livraison180 jours
-
Conditions de paiementT / T, West Union, Paypal
-
Capacité d'approvisionnementmois de 5000 PCs
Machine de lithographie par faisceau d'électrons OPTO-EDU A63.7010 EBL
| Spécifications de la platine | |
| Équipement standard | Platine à interféromètre laser |
| Course de la platine | ≤105 mm |
| Spécifications du canon à électrons et de l'imagerie | |
| Canon à émission de champ Schottky | Tension d'accélération 20V~ 30kVDétecteur d'électrons secondaires latéraux et Détecteur d'électrons dans l'objectif |
| Résolution d'image | ≤1nm@15kV; ≤1.5nm@1kV |
| Densité de courant du faisceau | >5300 A/cm2 |
| Taille minimale du spot du faisceau | ≤2 nm |
| Spécifications de lithographie | |
| Obturateur de faisceau d'électrons | Temps de montée < 100 ns |
| Champ d'écriture | ≤500x500 um |
| Largeur de ligne d'exposition unique minimale | 10±2nm |
| Vitesse de balayage | 25 MHz/ 50 MHz |
| Paramètres du générateur graphique | |
| Cœur de contrôle | FPGA haute performance |
| Vitesse de balayage maximale | 50 MHz |
| Résolution N/A | 20 bits |
| Tailles de champ d'écriture prises en charge | 10 um~500 um |
| Support d'obturateur de faisceau | 5VTTL |
| Incrément de temps de séjour minimum | 10ns |
| Formats de fichiers pris en charge | GDSIl, DXF, BMP, etc. |
| Mesure du courant du faisceau par coupelle de Faraday | Inclus |
| Correction de l'effet de proximité | Optionnel |
| Platine à interféromètre laser | Optionnel |
| Modes de balayage | Séquentiel (type Z), Serpentine (type S), Spirale et autres modes de balayage vectoriel |
| Modes d'exposition | Prend en charge l'étalonnage de champ, le raccordement de champ, la superposition et l'exposition automatique multicouche |
| Support de canal externe | prend en charge le balayage par faisceau d'électrons, le mouvement de la platine, le contrôle de l'obturateur du faisceau et la détection d'électrons secondaires |
|
|
Platine à interféromètre laser Platine à interféromètre laser : Une platine à interféromètre laser avancée qui répond aux exigences de raccordement et de superposition de grande course et de haute précision |
|
Canon à émission de champ Un canon à émission de champ haute résolution est une garantie importante pour la qualité de la lithographie |
|
|
|
Générateur graphique Atteint une résolution ultra-haute résolutiondessin de motifs tout en assurant un balayage ultra-rapide |
| A63.7010 VS Raith 150 Two | ||
| Modèle d'appareil | OPTO-EDU A63.7010 (Chine) | Raith 150 Two (Allemagne) |
| Tension d'accélération (kV) | 30 | 30 |
| Diamètre minimum du spot du faisceau (nm) | 2 | 1.6 |
| Taille de la platine (pouces) | 4 | 4 |
| Largeur de ligne minimale (nm) | 10 | 8 |
| Précision de raccordement (nm) | 50(35nm) | 35 |
| Précision de superposition (nm) | 50(35nm) | 35 |
