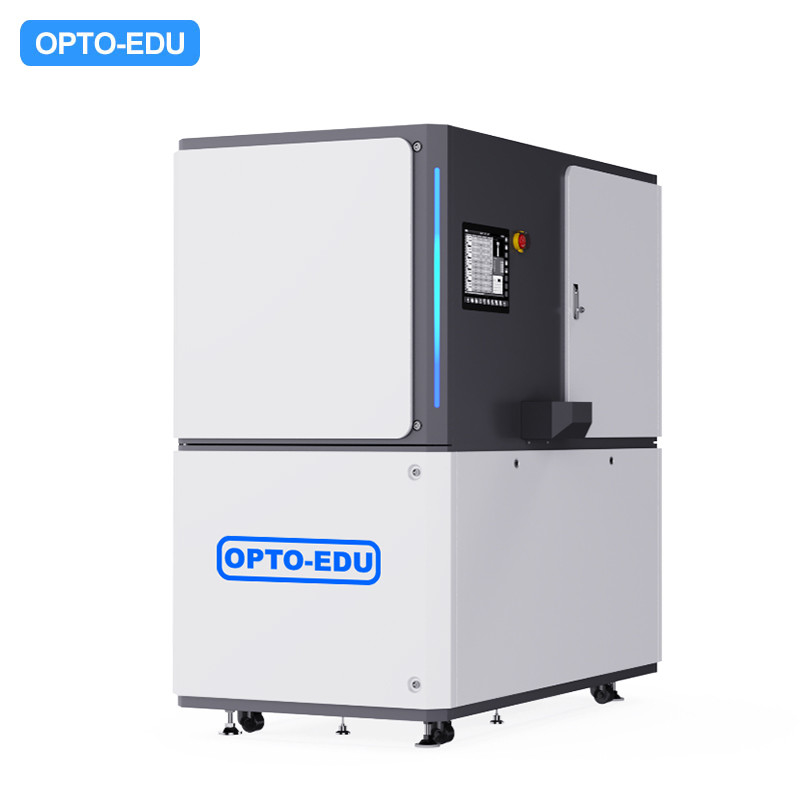

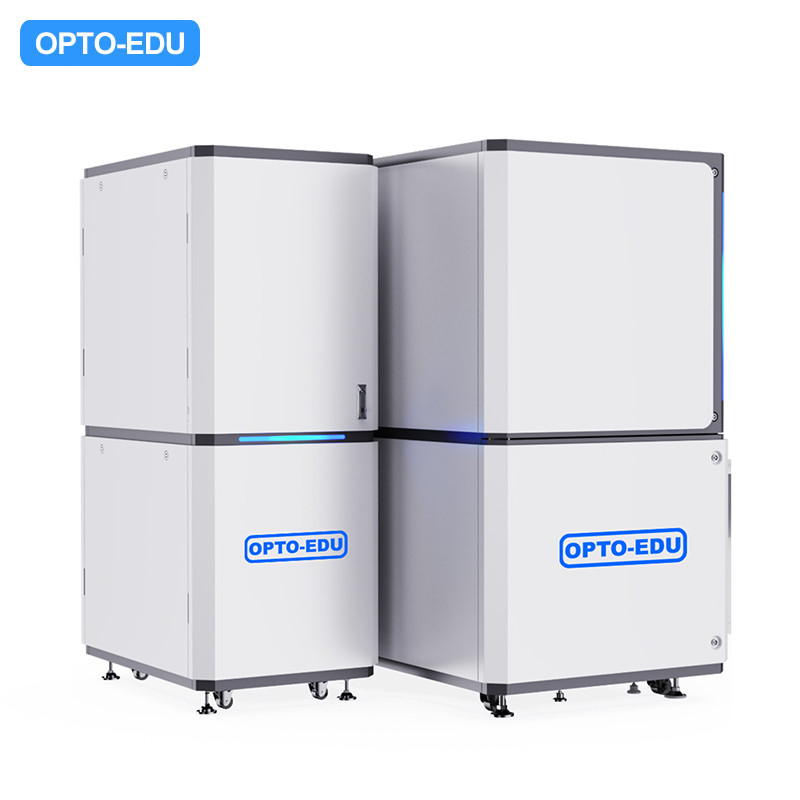

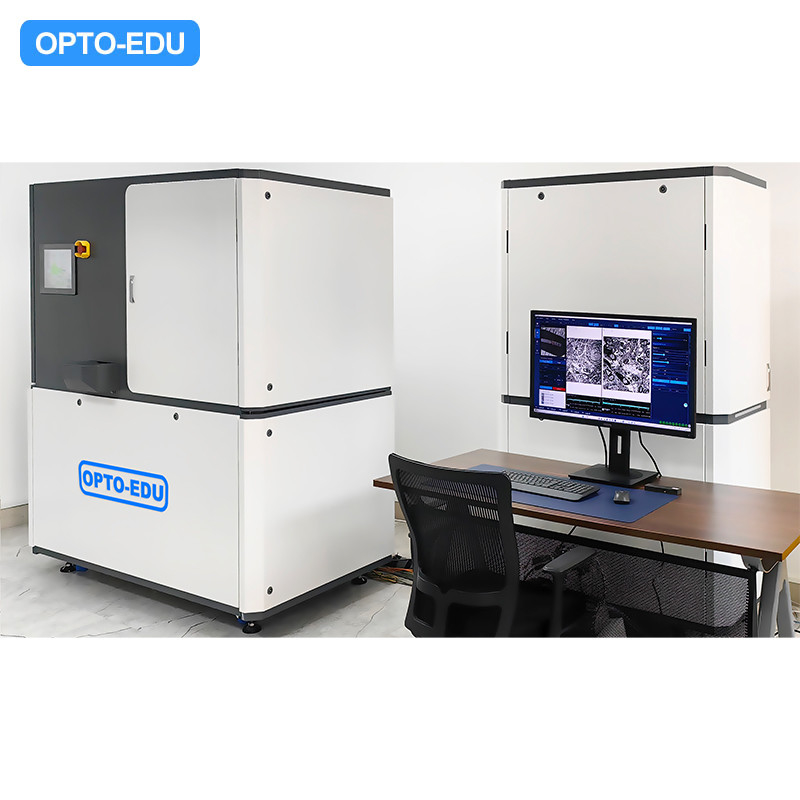

Système d'analyse rapide automatique de l'imagerie par micro-particules L'A63.7230 est un microscope électronique à transmission par balayage (STEM) rapide, intelligent et entièrement automatisé avec des droits de propriété intellectuelle indépendants à 50 KV.Il répond aux besoins d'application dans des domaines tels que l'observation de la morphologie du virus, les tests de sécurité des banques de cellules de vaccins, la recherche et la fabrication de vaccins, la recherche clinique sur les tranches de tissus pathologiques et la recherche biologique sur les omics de connexion neuronale cérébrale. |
A63.7230 Technologie de base |
|

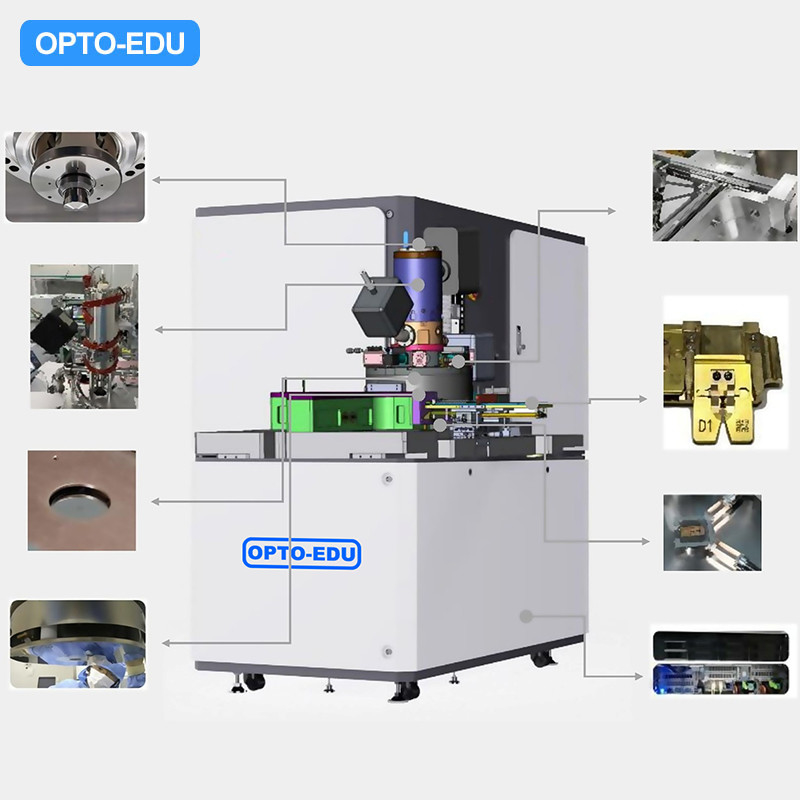

Je ne sais pas.Système électronique optique haute résolution haute luminosité 100 M/s d'imagerie à ultra-haute vitesse à 50KV. Le système est capable d'analyser à l'échelle nanométrique au niveau vidéo (25fps@2k*2k),permettant l'acquisition entièrement automatisée d'informations sans omissions tout en maintenant une haute résolution. Je ne sais pas.Détecteur d'électrons direct de haute sensibilité Tous les détecteurs de A63.7230 utilisent des détecteurs d'électrons directs conçus indépendamment qui convertissent les électrons directement en signaux électriques,une efficacité de détection supérieure à 80% et un rapport signal/bruit (SNR) plus élevé. Je ne sais pas.Transition rapide entre le grand champ et l'imagerie haute résolution Une conception optique électronique innovante permet à l'imagerie à grand champ et à l'imagerie haute résolution de fonctionner de manière indépendante, permettant une commutation rapide, une identification et un positionnement précis des particules,et une image rapide à haute résolution. Je ne sais pas.Plateforme de mouvement mécanique à haute vitesse et à haute stabilité Utilise une plateforme de mouvement sans vibration, X=±4mm, Y=±4mm, précision de positionnement 1um. |
A63.7230 Microscope électronique à balayage par transmission (STEM) | |
Résolution | 1.0nm@50kV |
(1nA de courant de faisceau, dans des conditions optimales) | |
Mode d'image | BF/DF (champ lumineux/champ sombre) |
Voltage d'atterrissage en mode STEM | 50 KV |
Type de détecteur | Détecteur direct à semi-conducteurs |
Magnification | 1X-500X (imagerie optique à faible grossissement) |
500X - 800,000X (images STEM) | |
Pistolet électronique | Émission de champ thermique de type Schottky |
Courant de faisceau électronique | 50 pA à 100 nA |
Étape de l'échantillonnage | X=±4 mm, Y=±4 mm, précision de positionnement 1um |
Flux d'image | Peut compléter l'imagerie d'une zone de 1x1 mm2 à 4 nm de pixel en 0,5 heure |
Acquisition d'images à très haute vitesse | 100MB/s, une seule image 24k x 24k prend seulement 6,5s à capturer |
Méthode d'acquisition | STEM Acquisition de champ lumineux (BF) ou de champ sombre (DF) |
Logiciel de contrôle du microscope électronique à haut débit | Équipé d'optimisation automatique de l'image, de suivi de la mise au point intelligente, de navigation optique panoramique et de fonctions d'acquisition entièrement automatisées de grande surface |
Transition rapide entre le grand champ et l'imagerie haute résolution | Une conception optique électronique innovante, un fonctionnement indépendant de l'imagerie à grand champ et de l'imagerie haute résolution, un commutateur rapide, une identification et un positionnement précis des particules,l'imagerie rapide à haute résolution |
Logiciel de traitement d'analyse d'image Serveur IA | Imagerie à champ ultra-large, 100um@25nm, reconnaissance et mesure de serveur AI à haut rendement |
Capacité de détection quantitative de particules à haut débit | Nouveau système de chargement d'échantillons et système automatisé de gestion d'échantillons, assurant la détection quantitative |
▶Système optique conçu pour la détection entièrement automatisée de microparticules
Les microscopes électroniques traditionnels à transmission ont un champ de vision réduit, qui ne peut pas répondre aux besoins de détection et d'identification d'un grand nombre de nanoparticules.Le 7230 est conçu sur la base de concepts d'équipement de détection de faisceau électronique de qualité industrielle pour semi-conducteurs, réalisant des capacités de détection de nanoparticules à haut débit.
A63.7230 permet une imagerie ultra-haut débit grâce à des conceptions innovantes telles que la technologie d'imagerie rapide, le stade d'échantillonnage sans vibration, le système optique électronique à haute vitesse et la technologie d'IA,avec des vitesses d'imagerie atteignant des dizaines de fois celles des microscopes électroniques traditionnels. |
▶Conception entièrement automatisée Une série d'actions telles que l'inspection de l'alimentation, le positionnement de la navigation, le centralisation en un clic, le réglage de la mise au point et la correction du décalage sont automatisées.Le système de suivi de la mise au point en temps réel est composé de matériel et de logiciels. Utilisation d'une déviation électronique précise pour obtenir un positionnement précis des images d'échantillons, ce qui permet une grande répétabilité des résultats.Il élimine non seulement le besoin d'un effort considérable pour ajuster et localiser les positions des échantillons, mais utilise également l'intelligence artificielle pour la détection automatique, ce qui permet finalement un fonctionnement continu sans surveillance. |
▶Fonctions logicielles personnalisables pour différents clients L'utilisation de l'intelligence artificielle moderne, des algorithmes d'IA, etc., pour aider le personnel expérimental dans l'analyse,de la préparation de l'échantillon avant à l'imagerie automatique de la section complète et à la couture au microscope électroniqueL'analyse intelligente de l'IA peut être utilisée pour la détection et la classification automatiques des particules,fournir aux utilisateurs une solution complète. |
