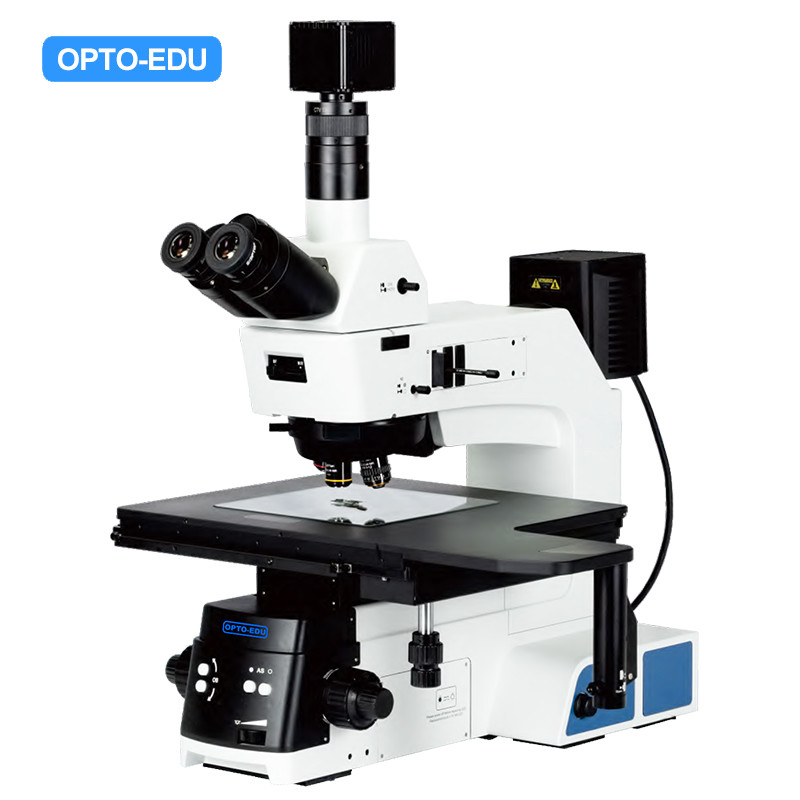

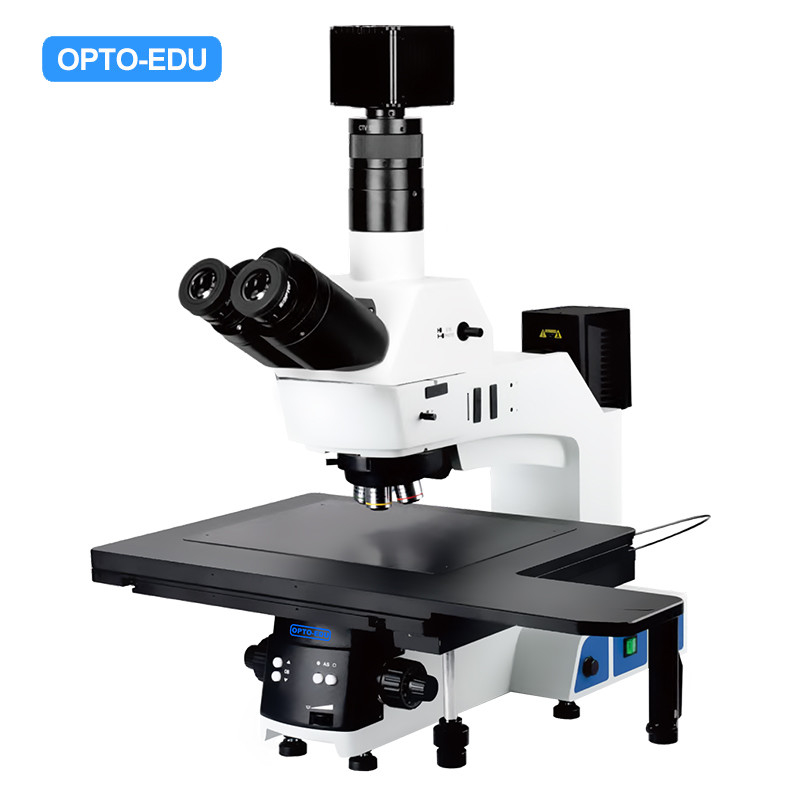

OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece

OPTO EDU A13.0915 Microscope métallurgique trinoculaire

Produits - microscope optique métallurgique
  • Mettre en évidence

    Microscope métallurgique à morceau de nez motorisé

    ,

    Microscope métallurgique de Trinocular

    ,

    Microscope métallurgique semi-APO

  • Système optique
    La couleur d'infini a corrigé le système optique
  • Observation
    champ lumineux (BF) / infrarouge proche (NIR)
  • Tête de visionnement
    NIR 30° Tête trinculaire (image debout)
  • Oculus
    WF PL10X/23mm, réglable par dioptre, point de vue élevé
  • Objectif
    Objectif du plan infini Semi-APO NIR
  • Partie de nez
    Porte-nose à six roues motorisées avec fente DIC
  • Lieu d'origine
    Chine
  • Nom de marque
    CNOEC, OPTO-EDU
  • Certification
    CE,
  • Numéro de modèle
    A13, c'est le numéro.0915
  • Document
    Brochure du produit PDF
  • Quantité de commande min
    1 pièces
  • Prix
    FOB $1~1000, Depend on Order Quantity
  • Détails d'emballage
    Emballage de carton, pour le transport d'exportation
  • Délai de livraison
    5 à 20 jours
  • Conditions de paiement
    T/T, union occidentale, Paypal
  • Capacité d'approvisionnement
    mois de 5000 PCs

OPTO EDU A13.0915 Microscope métallurgique trinoculaire

  • OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece
  • OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece
Obtenir le prix Contactez
OPTO EDU A13.0915 Microscope métallurgique trinoculaire 0

OPTO EDU A13.0915 Microscope métallurgique trinoculaire 1

OPTO EDU A13.0915 Microscope métallurgique trinoculaire 2

OPTO EDU A13.0915 Microscope métallurgique trinoculaire 3

Un microscope NIR est un type de microscope qui utilise le rayonnement infrarouge proche (NIR) pour imager des échantillons et obtenir des informations spectrales sur leur composition chimique.Cette technologie combine la résolution spatiale de la microscopie avec l'analyse spectrale de la spectroscopie NIR pour fournir un outil puissant pour analyser les matériaux au niveau microscopique.

A13, c'est le numéro.0915 Les microscopes infrarouges utilisent des sources lumineuses à large bande pour éclairer l'échantillon, et un détecteur recueille la lumière réfléchie ou transmise.Les spectres obtenus fournissent des informations sur la structure moléculaire et la composition de l'échantillon., y compris la présence et la concentration de divers composés chimiques.

A13, c'est le numéro.0915La microscopie IRN a un large éventail d'applications, y compris l'analyse d'échantillons biomédicaux, de produits pharmaceutiques, de polymères et d'échantillons géologiques.La technique est particulièrement utile pour l'analyse non destructive des tissus biologiques., car il peut fournir des informations détaillées sur la composition chimique des cellules et des tissus sans avoir besoin de coloration ou d'autres techniques invasives.

OPTO EDU A13.0915 Microscope métallurgique trinoculaire 4

OPTO EDU A13.0915 Microscope métallurgique trinoculaire 5
OPTO EDU A13.0915 Microscope métallurgique trinoculaire 6

Caméra infrarouge pour large spectre



La série A13.0915 utilise une caméra infrarouge NIR dédiée à large spectre, couvrant le champ lumineux et l'observation infrarouge.Utilisé avec le filtre de couleur de bande passante pour la détection de la matrice de zoneIl peut répondre à différentes parties de la puce à l'intérieur de la plaque de silicium pour répondre aux besoins de différents clients.grand champ de vision et image haute résolution.

OPTO EDU A13.0915 Microscope métallurgique trinoculaire 7
Caméra NIR Pixel La bande Taux d'images Taille des pixels
A59.0971-3.2M (norme) 3.2M 400 à 1100 nm 120 images par seconde @ 2064x1544 30,45 μm
A59.0971-1.3M (facultatif) 1.3M 400 à 1700 nm 72fps@1280X1024 5 μm
OPTO EDU A13.0915 Microscope métallurgique trinoculaire 8

Épi-illuminateur à réflecteur NIR

● Pour les éléments optiques dans les illuminateurs. Le dispositif augmente dans la bande 400-1700nmb Transparent, vous pouvez choisir entre champ lumineux (BF) et champ infrarouge (NIR) de sélection, large gamme spectrale,petite dispersion, adapté aux plaquettes de silicium (plaque de germanium) présente de fortes performances de pénétration.

● Le diaphragme d'ouverture et l'amplification de l'objectif varient de l'appariement automatique, pas besoin de réglage manuel, rapide et efficace, adapté à différents utilisateurs la même vue observent l'effet.

OPTO EDU A13.0915 Microscope métallurgique trinoculaire 9



Objectifs du plan infini du NIR

Avec des objectifs A5M.0946 NIR spécialement conçus, vous pouvez observer l'intérieur des puces et des plaquettes emballées en temps réel, montrer des images ultra-larges de spectre plus claires facilement.

●Système d'imagerie au microscope infrarouge industriel de la série A13.0915 équipé d'objets infrarouges professionnels 5X-50X Miroir qui permet de corriger les aberrations des longueurs d'onde visible à proche infrarouge,adapté à l'observation classique de champ lumineux et à l'observation infrarouge dédiée.

●Pour les objectifs à grossissement élevé avec des ouvertures numériques plus grandes, un anneau de correction est ajouté pour corriger la superposition.Les aberrations causées par différentes épaisseurs de feuille de couverture permettent une détection haute définition et précise dans la bande proche infrarouge.

OPTO EDU A13.0915 Microscope métallurgique trinoculaire 10

Filtres de défilement

A13.0915 a conçu des curseurs de filtres à trous multiples, des filtres de couleur à bande passante proche infrarouge de 1100 nm, 1200 nm et 1300 nm en option Les utilisateurs peuvent rapidement changer de bande,réaliser des réponses de différentes structures dans la même zone par filtrage secondaire à large bande étroite, et d'obtenir des images nettes.

OPTO EDU A13.0915 Microscope métallurgique trinoculaire 11

OPTO EDU A13.0915 Microscope métallurgique trinoculaire 12

La conception ergonomique procure la plus grande efficacité de travail

OPTO EDU A13.0915 Microscope métallurgique trinoculaire 13

Nosepice motorisé à grande vitesse

● Équipé de modes de déplacement vers l'avant et vers l'arrière pour localiser rapidement et précisément l'objectif requis avec une grande précision de positionnement répétable.



● Le mode de commutation mécanique améliore efficacement et prolonge la durée de vie de l'appareil.


OPTO EDU A13.0915 Microscope métallurgique trinoculaire 14


Logiciel développé indépendamment avec plus de fonctions d'exploitation

A13, c'est le numéro.0915Les modules fonctionnels tels que la gestion, la mesure, la collecte d'images et la gestion des couches, en plus de la fonction unique d'amélioration d'images infrarouges,Il peut également être personnalisé selon les besoins du client.

OPTO EDU A13.0915 Microscope métallurgique trinoculaire 15

Amélioration de l'image

Améliorer la clarté de l'image de pénétration infrarouge, rendant les détails locaux plus évidents.


OPTO EDU A13.0915 Microscope métallurgique trinoculaire 16

Al Autonomisation des logiciels

L'intelligence artificielle auto-développée peut détecter automatiquement les défauts dans les échantillons, la fonction d'apprentissage principale, l'identification automatique des défauts, la capture, le comptage des statistiques et autres fonctions.selon les différents clients sur mesure sur demande.

OPTO EDU A13.0915 Microscope métallurgique trinoculaire 17

OPTO EDU A13.0915 Microscope métallurgique trinoculaire 18

OPTO EDU A13.0915 Microscope métallurgique trinoculaire 19

OPTO EDU A13.0915 Microscope métallurgique trinoculaire 20
A13.0915 NIR Microscope métallurgique industriel à infrarouge proche A13, c'est le numéro.0915 Cata, pas du tout.
6R 8R 12R 12RT
Système optique Système optique à correction de couleur infini ● ● ● ● 　
Observations champ lumineux (BF) / infrarouge proche (NIR) ● ● ● ● 　
Tête d'observation NIR 30° Tête trinculaire (image debout), interpupillaire de 50 à 76 mm, rapport de division 100:0 ou 0:100 ● ● ● ● A53. Je vous en prie.0915
Oculus WF PL10X/22mm, réglable par dioptre, point de vue élevé ○ ○ ○ ○ A51.0904 à 1022T
WF PL10X/22mm, réglable par dioptre, point de vue élevé, avec micromètre ○ ○ ○ ○ Le présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre.
WF PL10X/23mm, réglable par dioptre, point de vue élevé ● ● ● ● A51.0904 à 1023T
WF PL10X/23 mm, réglable par dioptre, point de vue élevé, avec micromètre ○ ○ ○ ○ Le présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre.
Objectif du plan infini Semi-APO NIR NIR5X/0. Je vous en prie.15, WD = 19,5 mm, longueur d'onde 450-1700 nm ● ● ● ● A5M.0946-5 Le présent règlement est obligatoire dans tous ses éléments.
NIR10X/0. Je vous en prie.3, WD=12,2 mm, longueur d'onde 450-1700 nm ● ● ● ● A5M.0946 à 10
NIR20X/0. Je vous en prie.45, WD=7.31-7.57mm, longueur d'onde 450-1700nm, verre de couverture 0-1.2mm avec anneau de correction ● ● ● ● A5M.0946-20 Le présent règlement est obligatoire dans tous ses éléments.
NIR50X/0. Je vous en prie.70, WD=2.68-2.93mm, longueur d'onde 450-1700nm, verre de couverture 0-1.2mm avec anneau de correction ● ● ● ● A5M.0946 à 50
Partie de nez MoteuriséUn appareil à six narines avec une fente DIC ● ● ● ● 　
Concentrer Mécanisme de mise au point coaxial en position basse, largeur de 35 mm, précision fine de 0,001 mm, avec limite supérieure et réglage de tension. ● ● ● ● A54.0930-MX6 est le numéro de téléphone de l'État membre où se trouve le véhicule.
Cadre et éclairage NIR reflètecadre, alimentation à haute tension de 100-240V
-- Luminateur NIR Reflect halogène 12V100W, avec diaphragme à ouverture motorisée variable, réglable au centre; avec commutateur BF/NIR; avec fente de filtre,		 ● ● ● - 　
NIR refléter et transmettrecadre, alimentation à haute tension de 100-240V
-- Luminateur NIR Reflect halogène 12V100W, avec diaphragme à ouverture motorisée variable, réglable au centre; avec commutateur BF/NIR; avec fente de filtre,
-- Transmettre un éclairage LED chaud de 5 W,		 - - - ● 　
La scène 6 ¢étage mécanique à trois couches; taille 445x240 mm, portée de mouvement158x158 mm; avec poignée d'embrayage pour un mouvement rapide;avec plaque métallique pour la réflexion ● 　 - - A54.0971 à 6R
Scène rotative avec plateau de gaufres de 6 ′′, adaptée aux gaufres de 4 ′′, 5 ′′ et 6 ′′ ○ - - - A54.0971-6T
8 ¢étage mécanique à trois couches, taille 525x330 mm, portée de déplacement 210x210 mm; avec poignée d'embrayage pour un mouvement rapide; avec plaque métallique pour la réflexion 　 ● - - A54.0971 à 8R
Scène rotative avec plateau de plaquettes de 8 ̊, adaptée aux plaquettes de 6 ̊ et 8 ̊ - ○ - - A54.0971-8WT Les États membres
12×14étage mécanique à trois couches; taille 710x420 mm, portée de déplacement 305x356 mm, avec poignée d'embrayage pour un mouvement rapide;d'une épaisseur n'excédant pas 50 mm - - ● - A54.0971-12R Les États membres
12×14étage mécanique à trois couches; taille 710x420 mm, portée de déplacement 305x356 mm, avec poignée d'embrayage pour un mouvement rapide;avec plaque de vitrage pour la réflexion et la transmission - - - ● A54.0971-12RT
Scène tournante avec plateau de plaquettes de 12 ̊, adaptée aux plaquettes de 6 ̊, 8 ̊ et 12 ̊ - - ○ ○ A54.0971-12WT Le gouvernement fédéral
Filtreur Filtre à bande passante NIR de 1100 nm ● ● ● ● A56.0971 à A56.0971 à A56.0971 à A56.0971 à A56.0971 à A56.0971 à A56.0971 à A56.0971 à A56.0971 à A56.0971 à A56.0971 à A56.0971 à A56.0971 à A56.0971 à A56.0971 à A56.0971 à A56.
Filtre à bande passante NIR de 1200 nm ○ ○ ○ ○ A56.0971-1200 Le Parlement européen et le Conseil
Filtre à bande passante NIR de 1300 nm ○ ○ ○ ○ A56.0971-1300 Le Parlement européen et le Conseil
La caméra 1.3M NlR appareil photo monochrome 400-1700nm, en GAs, 125fpa@1280x1024, lien de caméra, taille de pixel 5um ○ ○ ○ ○ A59.0971-1.3M
3.2M NlR 400-1100nm appareil photo monochrome, Sony IMX252, 120fps@2064 x1544, USB 3.0, taille de pixel 3,45um ● ● ● ● A59.0971-3.2M Les États membres
Adaptateur de caméra 0.35X C-mount, mise au point réglable ○ ○ ○ ○ A55.0930 à 35
0.5 X C - monture, mise au point réglable ○ ○ ○ ○ A55.0930-05 Le Parlement européen
0.65X C-mount, mise au point réglable ○ ○ ○ ○ A55.0930 à 65
1X C-mount, réglable de la mise au point ● ● ● ● A55.0930 à 10
Autres Micromètre d'étape 0,01 mm graticule, film de correction métallographique ● ● ● ● 　
Logiciel MV Image avec traitement d'image, acquisition d'image, gestion d'image, fonctions de mesure ● ● ● ● 　
PC i5 16G, 1T+256G, graphique 2G, écran LCD de 23" ● ● ● ● 　
Le détecteur M4, M6 ● ● ● ● 　
