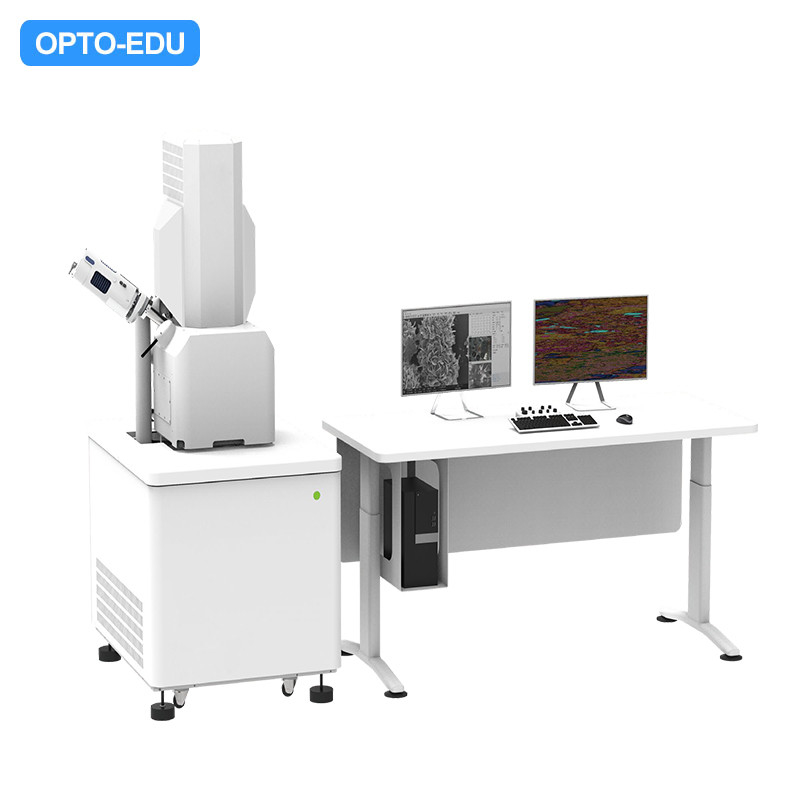

Opto Edu A63.7140A63.7160 2000000x Schottky Field Emission Scanning Electron Microscope

Opto Edu A63.7140A63.7160 2000000x Scanner électronique à émission de champ Schottky

  • Mettre en évidence

    Microscope électronique à balayage 2000000x

    ,

    Microscope électronique à scanner d'émission de champ Schottky

    ,

    Microscope électronique à balayage optique

  • Resolution
    0.9nm@30kV(SE) 1.4nm@15kV(SE)
  • Magnification
    1 ¢ 200 000 x
  • Electron Gun
    Schottky Field Emission Gun
  • Voltage
    0.02kV~30kV
  • Electron Beam
    1pA~40nA
  • Dwell Time
    20ns
  • Lieu d'origine
    Chine
  • Nom de marque
    CNOEC, OPTO-EDU
  • Certification
    CE, Rohs
  • Numéro de modèle
    A63. Je vous en prie.7040
  • Document
  • Quantité de commande min
    1 pièces
  • Prix
    FOB $1~1000, Depend on Order Quantity
  • Détails d'emballage
    Emballage de carton, pour le transport d'exportation
  • Délai de livraison
    5 à 20 jours
  • Conditions de paiement
    T/T, union occidentale, Paypal
  • Capacité d'approvisionnement
    mois de 5000 PCs

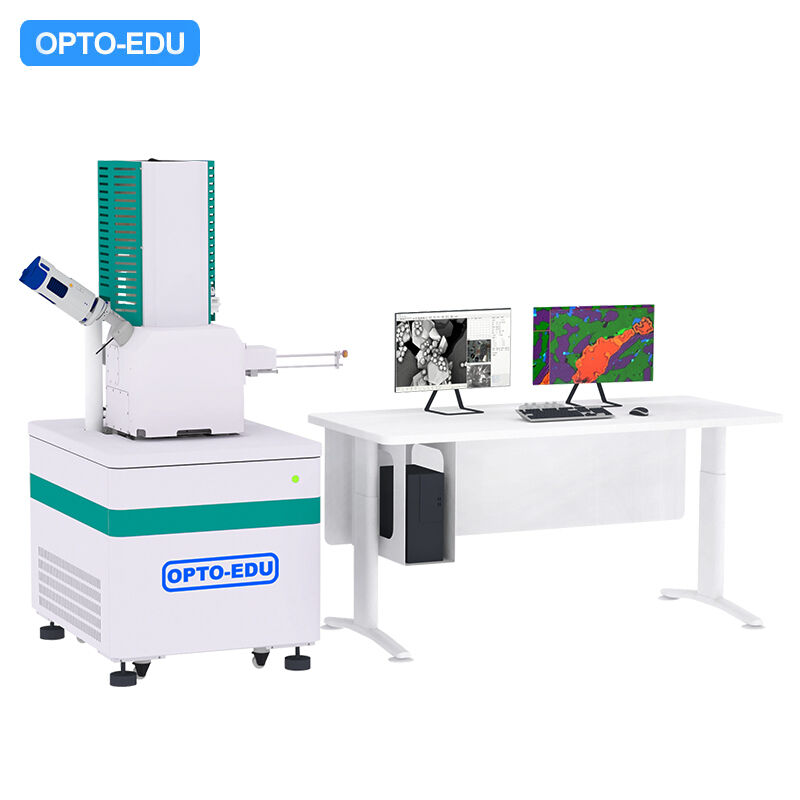

Opto Edu A63.7140A63.7160 2000000x Scanner électronique à émission de champ Schottky

Opto Edu A63.7140A63.7160 2000000x Scanner électronique à émission de champ Schottky 0

Opto Edu A63.7140A63.7160 2000000x Scanner électronique à émission de champ Schottky 1

Opto Edu A63.7140A63.7160 2000000x Scanner électronique à émission de champ Schottky 2

Spécification A63. Je vous en prie.7140 A63. Je vous en prie.7160
Paramètres clés Résolution
1.4nm@15kV ((SE)
2Le système de régulation de l'énergie doit être conforme à l'annexe II.
0.9nm@30kV ((SE)
1.2nm@15kV ((SE)
1.5nm@1kV(SE, mode BD)
Voltage d'accélération 00,02 kVJe ne sais pas.30 kV 00,02 kVJe ne sais pas.30 kV
Magnification 1Je ne sais pas.2000000x 1Je ne sais pas.2000000x
Pistolet électronique Pistolet à émission de champ thermique Schottky Pistolet à émission de champ thermique Schottky
Courant de la sonde 1pA à 40nA 1pA à 40nA
Le champ de vision 6 mm 6 mm
Temps de séjour 20 ans 20 ans
Déviation du faisceau - Je ne sais pas. Système de déflexion à double faisceau:
Système de déflexion de faisceau hybride électromagnétique et statique
Lentille Système à double objectif:
Lentille d'objectif magnétique et lentille d'objectif électrostatique, échantillon magnétique Adaptable
Système à double objectif:
Lentille d'objectif magnétique et lentille d'objectif électrostatique, échantillon magnétique Adaptable
L'ouverture du canon (10 μm, 30 μm, 70 μm, 100 μm, 150 μm, 220 μm) * 2 ensembles (1 pour les pièces de secours), moteur (10 μm, 30 μm, 70 μm, 100 μm, 150 μm, 220 μm) * 2 ensembles (1 pour les pièces de secours), moteur
La chambre Taille de la chambre Largeur 370 mm, hauteur 330 mm, profondeur 344 mm Largeur 370 mm, hauteur 330 mm, profondeur 344 mm
Port d'extension 10 Ports 10 Ports
Système de vide 2 pompes à ions
1 pompe moléculaire turbo
1 Pompes mécaniques sans huile
2 pompes à ions
1 pompe moléculaire turbo
1 Pompes mécaniques sans huile
Vacuum du canon: 2x10-7Pa
Vacuum de la chambre: 6x10-4Pa
Vacuum du canon: 2x10-7Pa
Vacuum de la chambre: 6x10-4Pa
La scène Les points de contact doivent être les suivants:Je ne sais pas.70°, charge maximale > 500 g Les points de contact doivent être les suivants:Je ne sais pas.70°, charge maximale > 500 g
La caméra CCD de navigation par couleur optique
CCD IR haute définition
CCD de navigation par couleur optique
CCD IR haute définition
Détecteurs et extensions La norme Détecteur SE Détecteur SE
Détecteur SE à lentille interne
PC et logiciels Ordinateur Station de travail, mémoire 16G, disque dur 512G, moniteur de 24 pouces, système Win10 Station de travail, mémoire 16G, disque dur 512G, moniteur de 24 pouces, système Win10
Contrôle Panneau de commande et joystick Panneau de commande et joystick
Logiciel La résolution maximale de sortie de l'image est de 16k*16k. La résolution maximale de sortie de l'image est de 16k*16k.
Accessoires facultatifs A50. Je vous en prie.7101 Épidémie d'ESB Épidémie d'ESB
A50. Je vous en prie.7102 - InLens ESB
A50. Je vous en prie.7103 Spéctroscopie dispersée de l'énergie (EDS/EDX) Spéctroscopie dispersée de l'énergie (EDS/EDX)
A50. Je vous en prie.7104 Modèle de diffraction par rétrécissement d'électrons (EBSD) Modèle de diffraction par rétrécissement d'électrons (EBSD)
A50. Je vous en prie.7105 EDS + EBSD EDS + EBSD
A50. Je vous en prie.7106 Scanner électronique de transmission (STEM) Scanner électronique de transmission (STEM)
A50. Je vous en prie.7107 Courant induit par faisceau d'électrons (EBIC) Courant induit par faisceau d'électrons (EBIC)
A50. Je vous en prie.7108 Catodoluminescence (CL) Catodoluminescence (CL)
A50. Je vous en prie.7109 Le plasma Le plasma
A50. Je vous en prie.7110 Écluse aérienne, entrepôt d'échange d'échantillons Écluse aérienne, entrepôt d'échange d'échantillons
A50. Je vous en prie.7111 Légumes à base de plantes Légumes à base de plantes
A50. Je vous en prie.7120 Logiciel de couture d'image Logiciel de couture d'image
A50. Je vous en prie.7121 Logiciel d'analyse des particules Logiciel d'analyse des particules
A50. Je vous en prie.7112 Détenteur de transfert sous vide Détenteur de transfert sous vide
A50. Je vous en prie.7113 Système corrélatif Raman-SEM Système corrélatif Raman-SEM
A50. Je vous en prie.7115 Télécommandes Télécommandes
A50. Je vous en prie.7114 - Monteur d'énergie intégré à la colonne ExB

Opto Edu A63.7140A63.7160 2000000x Scanner électronique à émission de champ Schottky 3

Une forte compatibilité et une grande adaptabilité

Peut être installé sur différents terminaux, tels que les ordinateurs, les téléphones mobiles et les tablettes, pour contrôler le microscope électronique;Ce système d'exploitation de microscope électronique SEM-OS est compatible avec SEM de différents fabricants et est compatible avec plusieurs modèles, élargissant l'écosystème SEM



Logiciel et informatique intégrés, simples et efficaces

Interface utilisateur unifiée, pas besoin d'adapter à plusieurs reprises à différents terminaux;Équipé d'algorithmes d'IA pour collecter des informations et présenter des effets de sortie en temps réel avec une qualité d'image plus claire et des détails plus importants; le SEM basé sur le noyau accélère le contrôle du matériel


Opto Edu A63.7140A63.7160 2000000x Scanner électronique à émission de champ Schottky 4

1 barre de menu, 2 zone d'opération rapide, 3 barre de données, 4 zone de surveillance, 5 zone de navigation, 6 zone complète, 7 zone d'opération, 8 zone d'état


Opto Edu A63.7140A63.7160 2000000x Scanner électronique à émission de champ Schottky 5

Opto Edu A63.7140A63.7160 2000000x Scanner électronique à émission de champ Schottky 6

Le microscope électronique à balayage de la série A63.7140/A63.7160 est équipé de barres de transfert de vide IGS, de spectromètres d'énergie EDS, de spectroscopie Raman et d'autres accessoires,fournissant une solution globale pour la recherche sur les batteries au lithium à partir de la préparation d'échantillons, l'observation de la morphologie, l'analyse de la composition et l'analyse structurelle.


Opto Edu A63.7140A63.7160 2000000x Scanner électronique à émission de champ Schottky 7

Opto Edu A63.7140A63.7160 2000000x Scanner électronique à émission de champ Schottky 8

Opto Edu A63.7140A63.7160 2000000x Scanner électronique à émission de champ Schottky 9


Étape 1:La tige de transfert est chargée sur la boîte à gants pour compléter le transfert de l'échantillon de la boîte à gants vers le compartiment de la tige de transfert.



Étape 2:Le processus de transfert d'échantillon consiste à transférer la pression positive à l'intérieur de la chambre de la tige pendant le processus de transfert.



Étape 3:La tige de transfert est chargée sur le microscope électronique pour transférer l'échantillon de la chambre de tige de transfert à la chambre principale du microscope électronique.



Étape 4:Prélèvement d'échantillons et post-traitement des données, développement sur mesure selon les besoins de l'utilisateur.





Spéctromètre SEM+ EDS + tige de transfert de vide + spectroscopie Raman + logiciel d'analyse



Analyse structurelle. Analyse des mécanismes. Tableau de déplacement de haute précision.

▪ Compenser l'analyse de la structure moléculaire que la technologie EDS n'est pas en mesure d'effectuer et comprendre la composition de l'échantillon.

▪ Réaliser un changement rapide entre l'axe optique de Raman et l'axe optique du faisceau d'électrons, une analyse multidimensionnelle des caractéristiques des échantillons et un suivi en temps réel. L'évolution structurelle des matériaux lors des processus de chargement et de déchargement et l'étude approfondie de leurs mécanismes d'assistance

▪ Tableau de déplacement en céramique piézoélectrique à grande vitesse, haute précision et à grande vitesse, permettant l'acquisition intégrée de données à la même position,Réunion Analyse de la stabilité de la surface de Raman confocale à long terme
