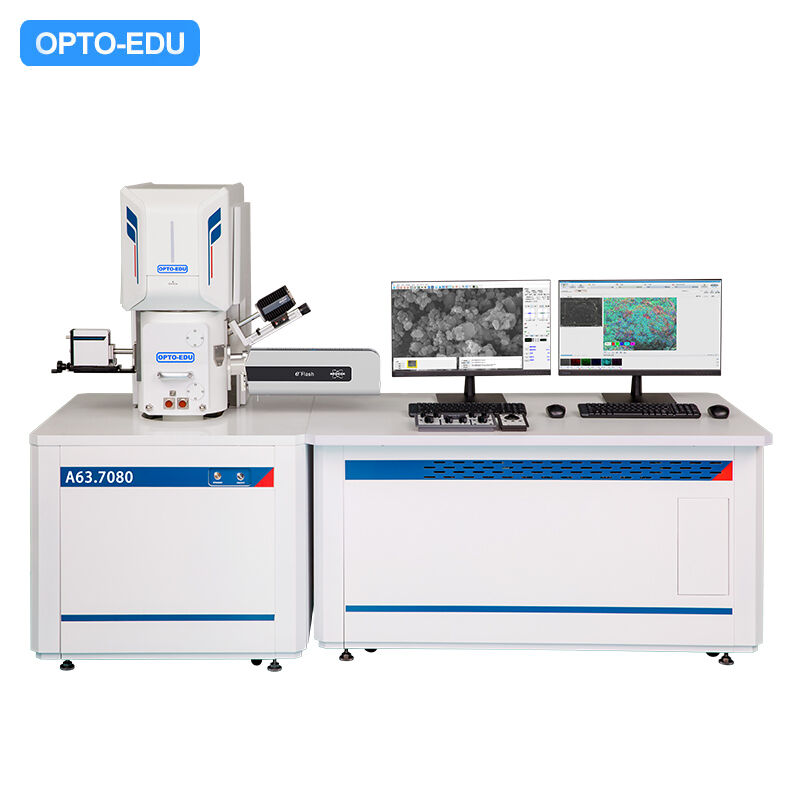

1x~600000x Emission Scanning Electron Microscope Schottky Gun A63.7080 Std Feg Sem

1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem

Produits - Microscope de balayage
  • Mettre en évidence

    microscope à balayage électronique de l'émission 8x

    ,

    microscope à balayage électronique d'émission d'arme à feu de Schottky

  • Résolution
    1,5 nm à 15 KV (SE) ; 3nm @ 20KV (ESB)
  • Grossissement
    1x ~ 600 000x
  • Canon électronique
    Pistolet à électrons à émission Schottky
  • Tension d'accélération
    0~30KV
  • Système d'aspirateur
    Pompe ionique, pompe turbo moléculaire, pompe rotative
  • Stade du spécimen
    Scène motorisée eucentrique à cinq axes
  • Courant du faisceau d'électrons
    10pA~0,3μA
  • Diamètre maximum de l'échantillon
    175 mm
  • Lieu d'origine
    La Chine
  • Nom de marque
    CNOEC, OPTO-EDU
  • Certification
    CE,
  • Numéro de modèle
    A63.7080
  • Document
    Brochure du produit PDF
  • Quantité de commande min
    1 pc
  • Prix
    FOB $1~1000, Depend on Order Quantity
  • Détails d'emballage
    Emballage de carton, pour le transport d'exportation
  • Délai de livraison
    5 ~ 20 jours
  • Conditions de paiement
    T / T, West Union, Paypal
  • Capacité d'approvisionnement
    mois de 5000 PCs

1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem

  • 1x~600000x Emission Scanning Electron Microscope Schottky Gun A63.7080 Std Feg Sem
  • 1x~600000x Emission Scanning Electron Microscope Schottky Gun A63.7080 Std Feg Sem
  • 1x~600000x Emission Scanning Electron Microscope Schottky Gun A63.7080 Std Feg Sem
  • 1x~600000x Emission Scanning Electron Microscope Schottky Gun A63.7080 Std Feg Sem
Obtenir le prix Contactez
1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 0
1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 1
1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 2
1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 3

1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 4

1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 5

1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 6

1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 7

1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 8

1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 9

1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 10

1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 11

1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 12

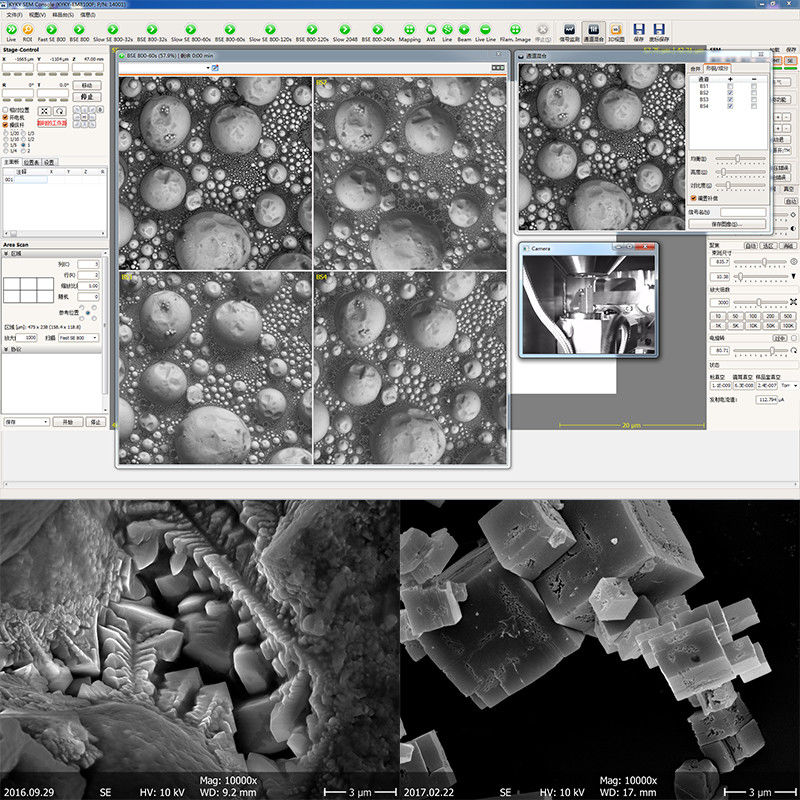

A63.7080, A63.7081 Fonction principale du logiciel
Mise en service intégrée haute tension Allumage/arrêt automatique du filament Régulation potentielle des quarts de travail
Réglage de la luminosité Réglage électrique à central Luminosité automatique
Réglage du contraste Réglage de l'objectif Mise au point automatique
Ajustement du grossissement Démagnétisation objective Élimination automatique de l'astigmatisme
Mode de numérisation de la zone sélectionnée Réglage électrique de la rotation Gestion des paramètres du microscope
Mode de numérisation de points Réglage du déplacement du faisceau d'électrons Affichage en temps réel de la taille du champ de numérisation
Mode de balayage de ligne Réglage de l'inclinaison du faisceau électronique Réglage de l'objectif du pistolet
Numérisation de surfaces Réglage de la vitesse de numérisation Entrée multicanal
Surveillance de l'alimentation haute tension Centrage de la balançoire Mesure de la règle


1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 13
1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 14

MEB A63.7069
A63.7069-L
A63.7069-LV		 A63.7080
A63.7080-L		 A63.7081
Résolution 3 nm à 30 KV (SE)
6nm @ 30KV (ESB)		 1,5 nm à 30 KV (SE)
3nm @ 30KV (ESB)		 1,0 nm à 30 KV (SE)
3,0 nm à 1 KV (SE)
2,5 nm à 30 KV (ESB)
Grossissement 1x~450 000x,Grossissement réel négatif 1x ~ 600 000x, grossissement réel négatif Grossissement réel négatif 1x ~ 3000000x
Pistolet à électrons Cartouche de filament de tungstène pré-centrée Pistolet à émission de champ Schottky Pistolet à émission de champ Schottky
Tension Tension d'accélération 0,2～30kV, réglable en continu, étape de réglage 100V à 0-10Kv, 1KV à 10-30KV
Aperçu rapide Fonction d'image à vue rapide à une touche N / A N / A
Système de lentilles Lentille conique électromagnétique à trois niveaux Lentille conique électromagnétique à plusieurs niveaux
Ouverture 3 ouvertures d'objectif en molybdène, réglables à l'extérieur du système de vide, pas besoin de démonter l'objectif pour changer l'ouverture
Système de vide 1 pompe turbo moléculaire
1 pompe mécanique
Vide de la salle d'échantillonnage>2,6E-3Pa
Aspirateur de salle de pistolet électronique> 2,6E-3Pa
Contrôle du vide entièrement automatique
Fonction de verrouillage sous vide

Modèle en option : A63.7069-LV
1 pompe turbo moléculaire
2Pompes mécaniques
Vide de la salle d'échantillonnage>2,6E-3Pa
Aspirateur de salle de pistolet électronique> 2,6E-3Pa
Contrôle du vide entièrement automatique
Fonction de verrouillage sous vide
Faible videPlage 10 ~ 270 Pa pour un changement rapide en 90 secondes pour l'ESB (LV)		 1 ensemble de pompe à ions
1 pompe turbo moléculaire
1 pompe mécanique
Vide de salle d'échantillon> 6E-4Pa
Aspirateur de salle de pistolet électronique>2E-7 Pa
Contrôle du vide entièrement automatique
Fonction de verrouillage sous vide		 1 pompe ionique de pulvérisation
1 pompe à composé ionique Getter
1 pompe turbo moléculaire
1 pompe mécanique
Vide de salle d'échantillon> 6E-4Pa
Aspirateur de salle de pistolet électronique>2E-7 Pa
Contrôle du vide entièrement automatique
Fonction de verrouillage sous vide
Détecteur SE: Détecteur d'électrons secondaires sous vide poussé (avec protection du détecteur) SE: Détecteur d'électrons secondaires sous vide poussé (avec protection du détecteur) SE: Détecteur d'électrons secondaires sous vide poussé (avec protection du détecteur)
ESB : Segmentation des semi-conducteurs 4
Détecteur de rétrodiffusion		 Facultatif Facultatif
Modèle en option : A63.7069-LV
ESB(LV): Segmentation des semi-conducteurs 4
Détecteur de rétrodiffusion		 　 　
CCD :Caméra CCD infrarouge CCD :Caméra CCD infrarouge CCD :Caméra CCD infrarouge
Étendre le port 2 Étendre les ports sur la salle d'échantillon pour
EDS, BSD, WDS, etc.		 4 Étendre les ports sur la salle d'échantillonnage pour
ESB, EDS, BSD, WDS, etc.		 4 Étendre les ports sur la salle d'échantillonnage pour
ESB, EDS, BSD, WDS, etc.
Stade du spécimen Étape 5 axes, 4Auto+1ManuelContrôle
Gamme de voyage :
X=70mm, Y=50mm, Z=45mm,
R=360°, T=-5°~+90° (Manuel)
Fonction d'alerte et d'arrêt tactile

Modèle optionnel :
A63.7069-LGrande scène automatique à 5 axes		 5 hachesAuto MilieuScène
Gamme de voyage :
X=80mm, Y=50mm, Z=30mm,
R=360°, T=-5°~+70°
Fonction d'alerte et d'arrêt tactile

Modèle optionnel :
A63.7080-L5 hachesAuto GrandScène		 5 hachesAuto GrandScène
Gamme de voyage :
X=150mm, Y=150mm, Z=60mm,
R=360°, T=-5°~+70°
Fonction d'alerte et d'arrêt tactile
Spécimen maximum Diamètre 175 mm, hauteur 35 mm Diamètre 175 mm, hauteur 20 mm Diamètre 340 mm, hauteur 50 mm
Système d'images Résolution maximale d'image fixe réelle 4096x4096 Pixels,
Format de fichier image : BMP (par défaut), GIF, JPG, PNG, TIF		 Résolution maximale d'image fixe réelle 16384x16384 Pixels,
Format de fichier image : TIF (par défaut), BMP, GIF, JPG, PNG
Vidéo : Enregistrement automatique d'une vidéo numérique .AVI		 Résolution maximale d'image fixe réelle 16384x16384 Pixels,
Format de fichier image : TIF (par défaut), BMP, GIF, JPG, PNG
Vidéo : Enregistrement automatique d'une vidéo numérique .AVI
Ordinateurs et logiciels Station de travail PC système Win 10, avec logiciel d'analyse d'image professionnel pour contrôler entièrement le fonctionnement du microscope SEM, spécifications de l'ordinateur pas moins que Inter I5 3,2 GHz, mémoire 4G, moniteur LCD IPS 24", disque dur 500G, souris, clavier
Affichage des photos Le niveau d'image est riche et méticuleux, montrant le grossissement en temps réel, la règle, la tension et la courbe grise.
Dimension
& Poids		 Corps du microscope 800x800x1850mm
Table de travail 1340x850x740mm
Poids total 400 kg		 Corps du microscope 800x800x1480mm
Table de travail 1340x850x740mm
Poids total 450 kg		 Corps du microscope 1000x1000x1730mm
Table de travail 1330x850x740mm
Poids total 550 kg

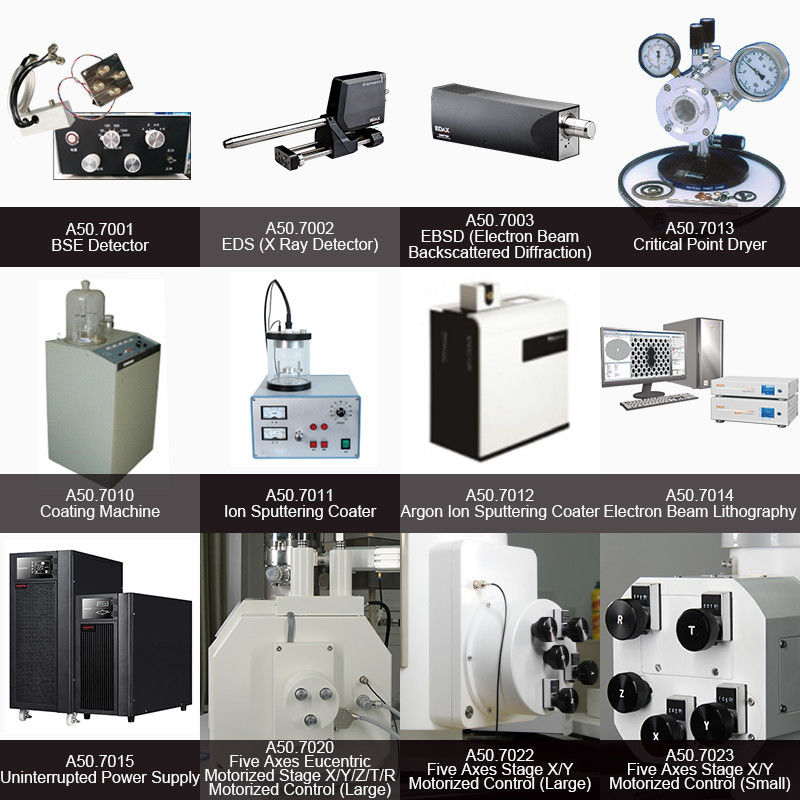

Accessoires en option
Accessoires en option A50.7002Spectromètre à rayons X à dispersion d'énergie EDS
A50.7011Coucheuse par pulvérisation ionique		 A50.7001Détecteur d'électrons à rétrodiffusion BSE
A50.7002Spectromètre à rayons X à dispersion d'énergie EDS
A50.7011Coucheuse par pulvérisation ionique
A50.7030Motoriser le panneau de commande		 A50.7001Détecteur d'électrons à rétrodiffusion BSE
A50.7002Spectromètre à rayons X à dispersion d'énergie EDS
A50.7011Coucheuse par pulvérisation ionique
A50.7030Motoriser le panneau de commande

1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 15

1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 16
A50.7001 Détecteur ESB Détecteur de rétrodiffusion à quatre segments à semi-conducteur ;
Disponible dans les ingrédients A+B, Morphology Info AB ;
Échantillon disponible à observer sans pulvérisation d'or ;
Disponible dans Observer les impuretés et la distribution directement à partir de la carte en niveaux de gris.
A50.7002 EDS (détecteur de rayons X) Fenêtre en nitrure de silicium (Si3N4) pour optimiser la transmission des rayons X à faible énergie pour l'analyse des éléments légers ;
Une excellente résolution et leur électronique avancée à faible bruit offrent des performances de débit exceptionnelles ;
Le faible encombrement offre une flexibilité pour garantir une géométrie idéale et des conditions de collecte Aata ;
Les détecteurs contiennent une puce de 30 mm2.
A50.7003 EBSD (diffraction rétrodiffusée par faisceau d'électrons) L'utilisateur peut analyser l'orientation des cristaux, la phase cristalline et la microtexture des matériaux et les performances des matériaux associés, etc.
optimisation automatique des paramètres de la caméra EBSD
pendant la collecte de données, effectuez une analyse interactive en temps réel pour obtenir un maximum d'informations
toutes les données étaient marquées d'une étiquette temporelle, qui peut être consultée à tout moment
haute résolution 1392 x 1040 x 12
Vitesse de numérisation et d'indexation : 198 points/sec, avec Ni comme norme, dans des conditions de 2~5nA, il peut garantir un taux d'indexation ≥99 % ;
fonctionne bien dans des conditions de courant de faisceau faible et de basse tension de 5 kV à 100 pA
Précision de mesure d'orientation : meilleure que 0,1 degrés
Utilisation du système d'index triplex : pas besoin de s'appuyer sur une définition de bande unique, indexation facile des motifs de mauvaise qualité
base de données dédiée : base de données spéciale EBSD obtenue par diffraction électronique : structure >400 phases
Capacité d'indexation : il peut indexer automatiquement tous les matériaux cristallins de 7 systèmes cristallins.
Les options avancées incluent le calcul de la rigidité élastique (Elastic Stiffness), du facteur Taylor (Taylor), du facteur Schmidt (Schmid), etc.
A50.7010 Machine de revêtement Coque de protection en verre : ∮250 mm ; 340 mm de haut ;
Chambre de traitement du verre :
∮88 mm ; 140 mm de haut, ∮88 mm ; 57 mm de haut ;
Taille de la scène d'échantillon : ∮40 mm (max) ;
Système de vide : pompe moléculaire et pompe mécanique ;
Détection du vide : Pirani Gage ;
Vide : meilleur que 2 X 10-3 Pa ;
Protection sous vide : 20 Pa avec valve de gonflage à microéchelle ;
Mouvement du spécimen : rotation du plan, précession d'inclinaison.
A50.7011 Coucheuse par pulvérisation ionique Chambre de traitement du verre : ∮100 mm ; 130 mm de haut ;
Taille de la scène d'échantillon : ∮40 mm (contient 6 gobelets d'échantillon) ;
Taille de la cible dorée : ∮58 mm x 0,12 mm (épaisseur) ;
Détection du vide : Pirani Gage ;
Protection sous vide : 20 Pa avec valve de gonflage à microéchelle ;
Gaz moyen : argon ou air avec entrée d'air spéciale au gaz argon et régulation du gaz à l'échelle microscopique.
A50.7012 Coucheuse de pulvérisation d'ions argon L'échantillon a été plaqué de carbone et d'or sous vide poussé ;
Table d'échantillon rotative, revêtement uniforme, taille des particules d'environ 3 à 5 nm ;
Aucune sélection du matériau cible, aucun dommage aux échantillons ;
Les fonctions de nettoyage des ions et d’amincissement des ions peuvent être réalisées.
A50.7013 Sécheur de points critiques Diamètre intérieur : 82 mm, longueur intérieure : 82 mm ;
Plage de pression : 0-2000 psi ;
Plage de température : 0°-50°C (32°-122°F)
A50.7014 Lithographie par faisceau d'électrons Basé sur le microscope électronique à balayage, un nouveau système de nano-exposition a été développé ;
La modification a conservé toutes les fonctions Sem pour créer une image de largeur de ligne à l'échelle nanométrique ;
Le système Ebl modifié largement appliqué aux dispositifs microélectroniques, aux dispositifs optoélectroniques, aux dispositifs Quantun, à la R&D sur les systèmes microélectroniques.

1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 17
A63.7080, A63.7081 Tenue de consommables standard
1 Filament à émission de champ Installé dans le microscope 1 pièce
2 Échantillon de tasse Dia.13mm 5 pièces
3 Échantillon de tasse Dia.32mm 5 pièces
4 Ruban conducteur double face en carbone 6mm 1 paquet
5 Graisse pour vide 　 10 pièces
6 Tissu sans poils 　 1 tube
7 Pâte à polir 　 1 pièce
8 Boîte d'échantillons 　 2 sacs
9 Coton-tige 　 1 pièce
10 Filtre à brouillard d'huile 　 1 pièce
A63.7080, A63.7081 Ensemble d'outils et de pièces standard
1 Clé hexagonale intérieure 1,5 mm ~ 10 mm 1 ensemble
2 Pince à épiler Longueur 100-120mm 1 pièce
3 Tournevis plat 2*50mm, 2*125mm 2 pièces
4 Tournevis cruciforme 2*125 mm 1 pièce
5 Nettoyer le tuyau de ventilation Dia.10/6,5 mm (diamètre extérieur/diamètre intérieur) 5m
6 Soupape de réduction de pression de ventilation Pression de sortie 0-0,6MPa 1 pièce
7 Alimentation de cuisson interne 0-3A CC 2 pièces
8 Alimentation UPS 10kVA 2 pièces

1x~600000x Microscope électronique de balayage par émission Schottky Gun A63.7080 Std Feg Sem 18
Étiquettes:

Portable Digital Microscope

Microscope tenu dans la main de Digital

main microscope

Produits connexes

Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.

Obtenez un devis
